RCYD(C)系列永磁自卸式除铁器

RCYD系列永磁自卸式除铁器是由高性能永磁磁芯、弃铁皮带、减速电机、框架、滚筒等部分组成，与各种输送机配套使用。用于从非磁性物料中自动清除0.1--25公斤重的铁磁性物质。其内部磁路采用计算机模拟设计、完善的双磁极结构，保障整机在恶劣环境中无故障长期运行。拥有防爆型。

所属分类：

除铁器系列

关键词：

座机：

手机：

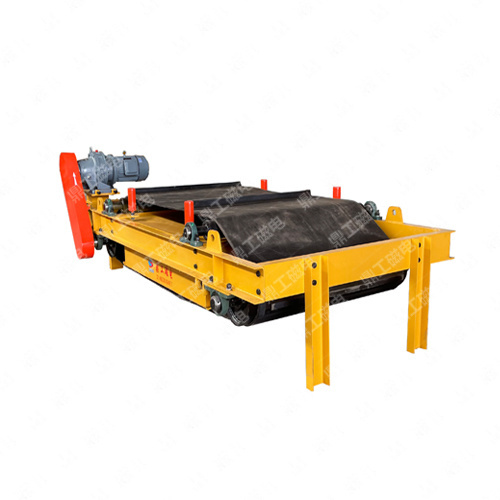

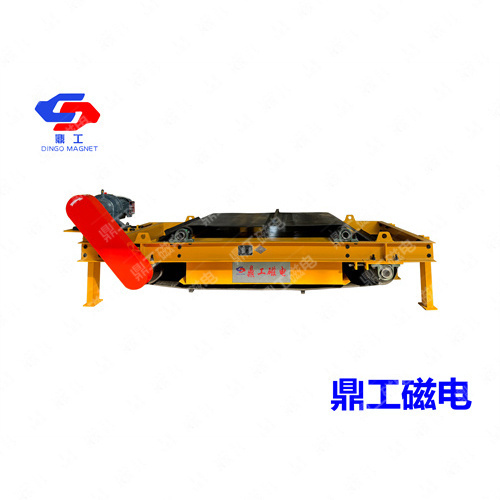

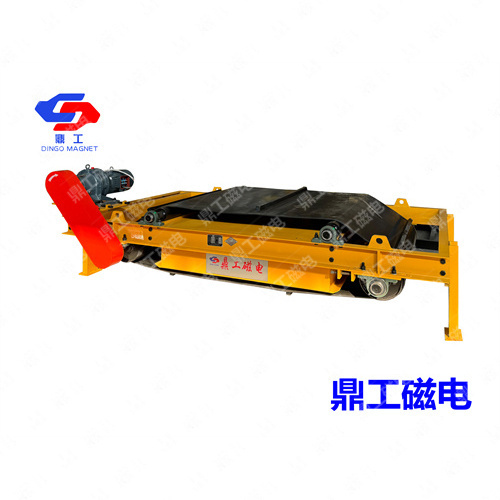

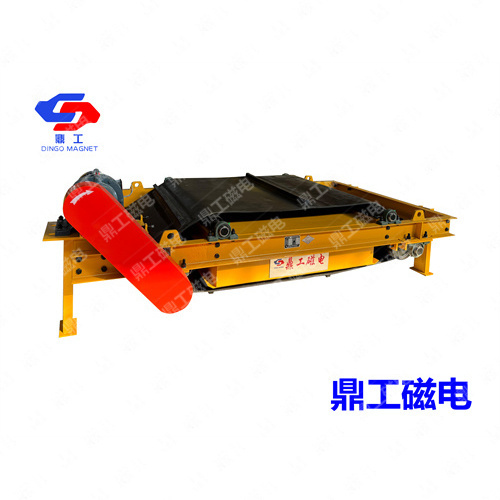

RCYD(C)系列永磁自卸式除铁器

　　RCYD系列永磁自卸式除铁器是由高性能永磁磁芯、弃铁皮带、减速电机、框架、滚筒等部分组成，与各种输送机配套使用。用于从非磁性物料中自动清除0.1--25公斤重的铁磁性物质。其内部磁路采用计算机模拟设计、完善的双磁极结构，保障整机在恶劣环境中无故障长期运行。拥有防爆型。

　　1、磁路采用计算机模拟设计，完善的双磁极结构，磁场强度高，梯度大，吸力大。
　　2、高性能钕铁硼做磁源，磁能积高，不易退磁，八年退磁不超过5%。
　　3、腰鼓形滚筒结构，具备自动纠偏功能，全密封轴承座，密封性好，能适应各种恶劣环境。
　　4、皮带自动卸铁，可保障长期无故障连续运行。
　　5、控制部分可与皮带机连锁，实现就地手动控制和集中控制两种方式。
　　RCYD系列悬挂自卸式永磁除铁器是一种自动卸铁式除铁装置，它是在手动永磁除铁器基础上增添了减速机、卸铁皮带、滚筒、主体框架等装置。工作时将不断吸附在除铁器上的铁磁性物质通过卸铁皮带的旋转自动跑出，达到自动卸铁目的。该机型应用范围广、节能省电、维护方便、故障率极低。在极其恶劣的环境中运行稳定可靠，本机与各种皮带输送机、振动输送机配套使用，广泛应用于水泥、火力发电、冶金、矿山、化工、玻璃、造纸、煤炭等行业。

项目/参数/型号	适应带宽 mm	额定吊高h mm	磁场强度≤mT	物料厚度 ≤mm	驱动功率kg	适应带速≤m/s	工作制	重量 kg	外型尺寸mm
项目/参数/型号	适应带宽 mm	额定吊高h mm	磁场强度≤mT	物料厚度 ≤mm	驱动功率kg	适应带速≤m/s	工作制	重量 kg	A	B	C	D	E
RCYD(C)-5	500	150	60	80	1.5	2.5	连续	750	1900	710	935	950	735
RCYD(C)-6	600	175	60	120	1.5			920	2050	710	1020	1050	753
RCYD(C)-6.5	650	200	70	150	1.5			1200	2050	728	1020	1200	888
RCYD(C)-8	800	250	70	200	2.2			1400	2250	750	1300	1350	1090
RCYD(C)-10	1000	300	70	250	3.0			2120	2650	889	1550	1450	1335
RCYD(C)-12	1200	350	70	300	4.0			3350	2860	1010	1720	1550	1515
RCYD(C)-14	1400	400	70	350	4.0			4450	3225	1050	1980	1800	1755
RCYD(C)-16	1600	450	70	400	5.5			6200	3350	1180	2160	1950	1850
RCYD(C)-18	1800	500	72	450	5.5			8100	3580	1210	2450	2200	2130
RCYD(C)-20	2000	550	72	500	7.5			9700	3800	1300	2700	2400	2410

RCYD(C)-T系列永磁自卸式除铁器主要技术参数

型号\参数 \项目		适应宽度mm	额定吊高mm	适应带速≤m/s	磁场强度≈mT	驱动电机功率Kw	外形尺寸mm			悬挂尺寸mm	整机重量
型号\参数 \项目		适应宽度mm	额定吊高mm	适应带速≤m/s	磁场强度≈mT	驱动电机功率Kw	A	B	C	悬挂尺寸mm	整机重量
RCYD(C)-6.5	T1	650	200	5.8	90	2.2	2100	780	1030	1200*890	1280
	T2				120	2.2	2100	780	1030	1200*890	1450
	T3				150	2.2	2250	780	1030	1300*1088	1720
RCYD(C)-8	T1	800	250		90	2.2	2360	890	1220	1300*1090	1850
	T2				120	2.2	2360	890	1220	1300*1090	2200
	T3				150	3.0	2450	890	1220	1300*1090	2780
RCYD(C)-10	T1	1000	300		90	3.0	2590	1030	1430	1400*1335	2270
	T2				120	3.0	2650	1030	1430	1400*1335	2710
	T3				150	4.0	2780	1030	1430	1400*1335	3580
RCYD(C)-12	T1	1200	350		90	4.0	2800	1060	1660	1600*1515	3020
	T2				120	4.0	2950	1060	1660	1600*1515	3980
	T3				120	5.5	3020	1060	1660	1600*1515	4800
RCYD(C)-14	T1	1400	400		90	4.0	2800	960	1750	1900*1750	4650
	T2				120	5.5	3050	1200	1920	1900*1750	5380
	T3					5.5	3300	1200	1920	1900*1750	7500
RCYD(C)-16	T1	1600	450		90	5.5	3230	1220	2270	2000*1940	5800
	T2				120	5.5	3410	1220	2270	2000*1940	7650
	T3				150	7.5	3560	1220	2270	2000*1940	9980
RCYD(C)-18	T1	1800	500		90	7.5	3800	1250	2550	2200*2180	7900
	T2				120	7.5	4020	1250	2550	2200*2180	9800
	T3				150	11.0	4050	1295	2550	2200*2180	13500
RCYD(C)-20	T1	2000	550		90	7.5	4200	1150	2600	2400*2450	10800
	T2				120	11.0	4200	1200	2600	2400*2450	13500
	T3				150	11.0	4480	1250	2700	2400*2450	18640
RCYD(C)-22	T1	2200	600		90	11.0	4810	1250	2700	2700*2670	13980
	T2				120	11.0	4810	1250	2700	2700*2670	18350
	T3				150	15.0	4810	1350	2700	2700*2670	25080
RCYD(C)-24	T1	2400	650		90	15.0	5280	1250	3200	3200*2850	18760
	T2				120	15.0	5280	1350	3200	3200*2850	23870
	T3				150	15.0	5280	1350	3200	3200*2850	29960
