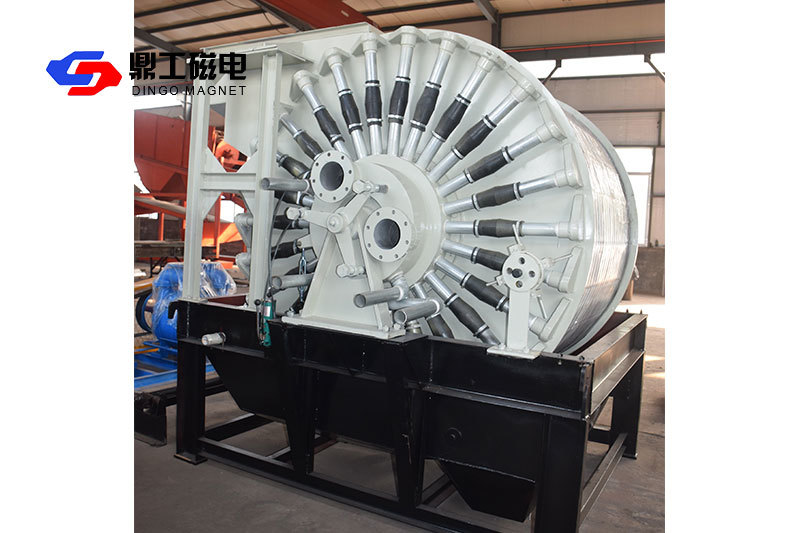

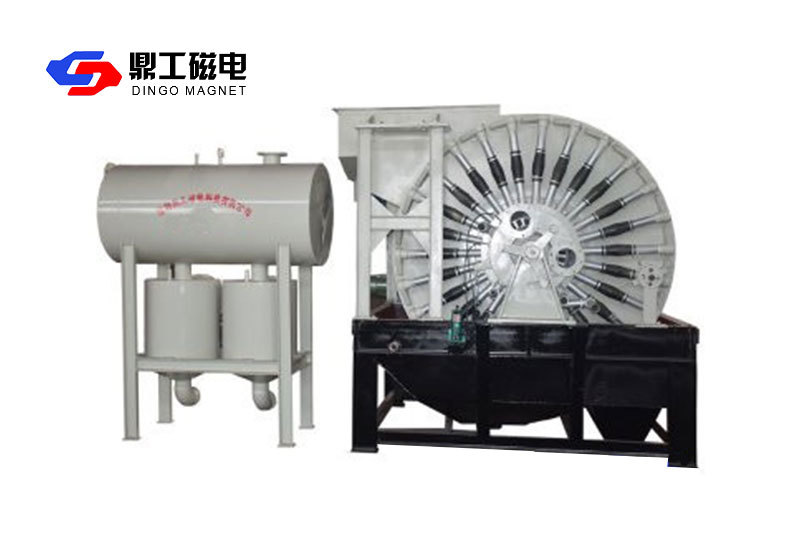

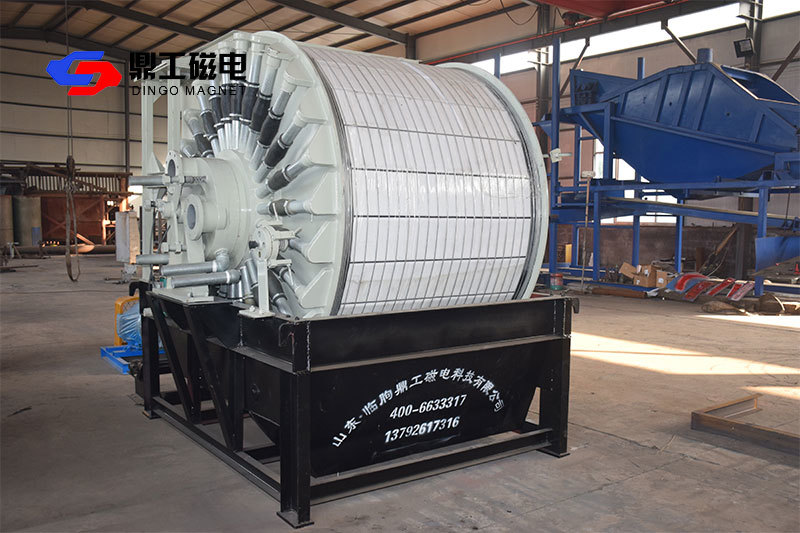

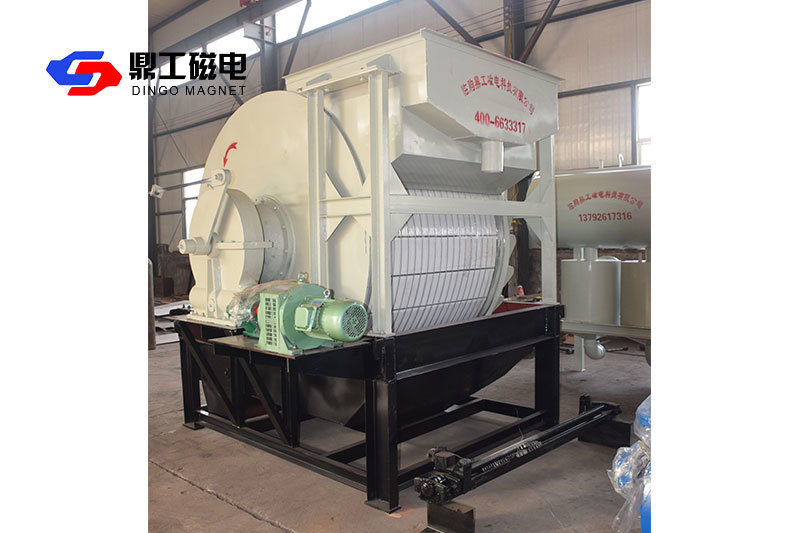

GYW系列真空永磁过滤机

　　该机为上部给料的筒型外滤式真空永磁过滤机，主要适用于对较粗颗粒强磁性物料的脱水。
　　筒体内部装有锶铁氧体永久磁系，可促使磁性颗粒迅速吸附到滤布表面，磁滤机主要用于粒度较粗的强磁性矿物精矿矿浆的脱水，由于是上部给料，使得滤饼中精矿按粒度分层的效果更加明显，当磁性精矿形成过滤饼时，颗粒同时受到重力和磁力的作用，粗颗粒精矿比细颗粒精矿向滤布运动的快，精粒首先接触滤布，故滤饼的透气性好，而且矿浆中磁性颗粒在磁力吸引下呈放射状布于圆筒表面，并由于磁系极性的变化而产生磁搅动作用，这都成为滤饼易脱水的有利条件，使得滤饼厚且透气性好，显著的提高了生产率，与同规格的筒形真空过滤机相比，其效率提高三倍以上。
　　该机矿浆中固相颗粒的比磁化系数不低于 3000 × 10-6 厘米 3/ 克，颗粒粒度为 0.15-0.8 毫米。给料浓度 60%。

型号		GYW-3	GYW-5	GYW-8	GYW-12	GYW-20
过滤面积（㎡）		3	5	8	12	20
筒体	直径（mm)	1600	2000			2550
	长度（mm)	700	900	1400	2000	2650
	转速（r/min)	0.5-2.0
需要真空度（kpa)		60-80
抽气量（m³/min.㎡）		0.5-2.0
需要鼓风压力（kpa)		10-30
鼓风量（m³/min.㎡）		0.1-0.5
筒体表面磁感应强度（mT)					87
给矿浓度（%）		≥60
最大生产能力-200目占60%（t/h）		6-9	14-18	22-43	33-65	54-108
滤饼水分（%）		8-10
外形尺寸（mm)		1895×2506×2087	2110×2755×2500	2610×2905×2500	3210×2905×2500
重量（t)		3.27	3.94	4.76	5.42	7.9
电机	型号	Y100L-6			Y112M-6	Y132M1-6
	功率（kw）	2.2			3	4
	转速（R/min)	940				960
