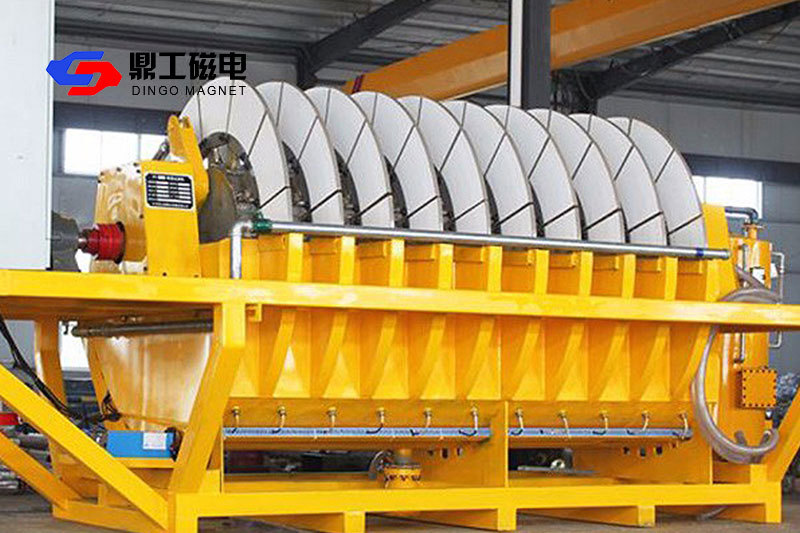

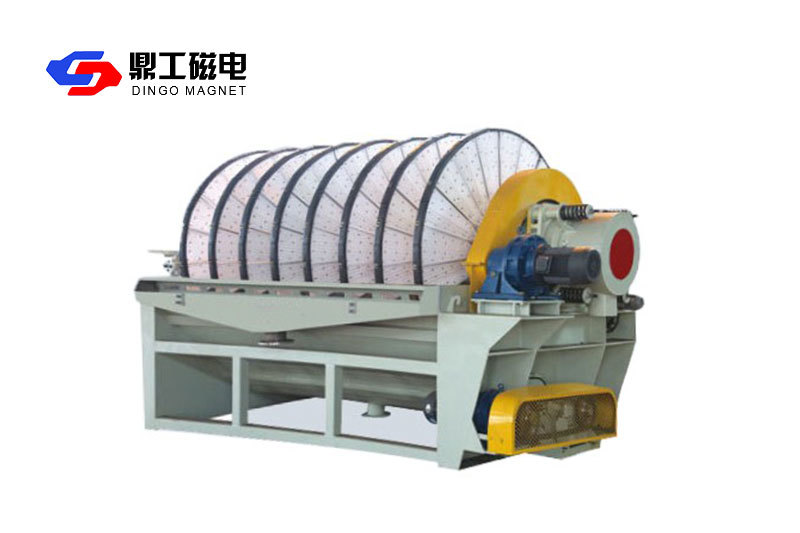

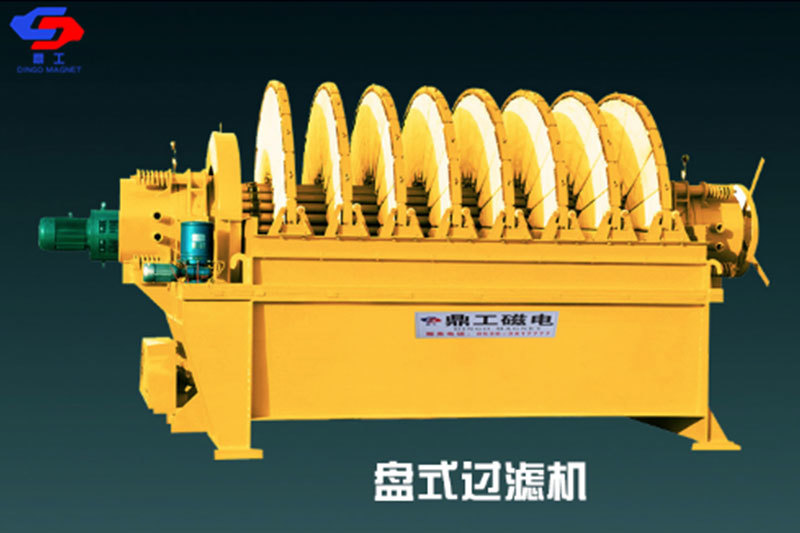

GP系列盘式真空过滤机
PGT系列金属矿用盘式真空过滤机充分借鉴了国外同类产品的优点,针对金属矿物密度大、沉降快、含固体颗粒对滤液管冲击力强的特点,进行了整体性能和各部件之间可靠性的优化设计,保证了金属矿物质在固液分离中获得优良的脱水指标。通过用户成功实际应用证明,其主要技术指标及性能达到国内外先进产品水平。
所属分类:
关键词:
座机:
手机:
GP系列盘式真空过滤机
PGT系列金属矿用盘式真空过滤机充分借鉴了国外同类产品的优点,针对金属矿物密度大、沉降快、含固体颗粒对滤液管冲击力强的特点,进行了整体性能和各部件之间可靠性的优化设计,保证了金属矿物质在固液分离中获得优良的脱水指标。通过用户成功实际应用证明,其主要技术指标及性能达到国内外先进产品水平。
1.扇形滤板脱水孔分布均匀,孔率合理,筋条尺寸大,由高强度工程塑料制成,使用寿命提高了 1-1.5倍。
2.滤液管过滤面积大,分配头腹腔面积大,提高了抽气率和滤液排放效果。
3.耐磨锦纶单丝或双层复丝滤布使脱水率提高且不易堵塞,延长了使用寿命。
4.多点干油泵集中自动润滑。
5.滤布自动清洗装置,保持了其良好的脱水效果。
6.卧式强制变速搅拌,轴端采用橡胶及石墨盘根和水压差三重密封,确保不漏浆。
7.主传动无级变速,依物料的浓度及流量调节(交流调速电机或变频器),以求达到理想的工作效果。
8.每盘由 20片虑扇板组成,加强了过滤过程控制,成饼厚度均匀。
9.摩擦片采用特质耐磨材料硼铸铁,刚柔相济、密封效果好,使用寿命长。
10.滤液管为高强度耐磨陶瓷复合钢管,提高寿命 10倍以上。
11.滤液管与滤扇接口去掉上下法兰,采用模具定位直接焊接,减少 90% 可能漏气点。
盘式真空过滤机是利用真空作为过滤动力,是浆体进行固液分离的设备。PGT型真空过滤机适合于铁精矿,有色金属精矿的脱水作业,也适合洗煤厂,非金属矿,化工和环保等领域的脱水作业。
滤盘直径 (mm) | 2100 | 3100 | |||||||||||
过滤面积(m²) | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 48 | 60 | 72 | 84 | 96 | |
滤盘数量(个) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 4 | 5 | 6 | 7 | 8 | |
每盘滤扇数量(个) | 20 | ||||||||||||
主轴电机功率(KW) | 2.2 | 3 | 4 | 5.5 | 7.5 | ||||||||
搅拌电机功率(KW) | 3 | 4 | 5.5 | 7.5 | 11 | ||||||||
卸饼方式 | 反吹风 | ||||||||||||
机重 | 10.4 | 11.0 11.6 | 12.2 12.8 | 13.4 14.0 | 18 | 21 | 24 | 27 | 30 | ||||
外形尺寸 | 长(mm) | 2535 | 2920 3315 | 3705 4095 | 4485 4875 | 4175 | 4675 | 5175 | 5675 | 6175 | |||
宽(mm) | 2480 | 4280 | |||||||||||
高(mm) | 2690 | 3740 | |||||||||||
处理能力(t/h.m²) | 0.6-0.85 |
