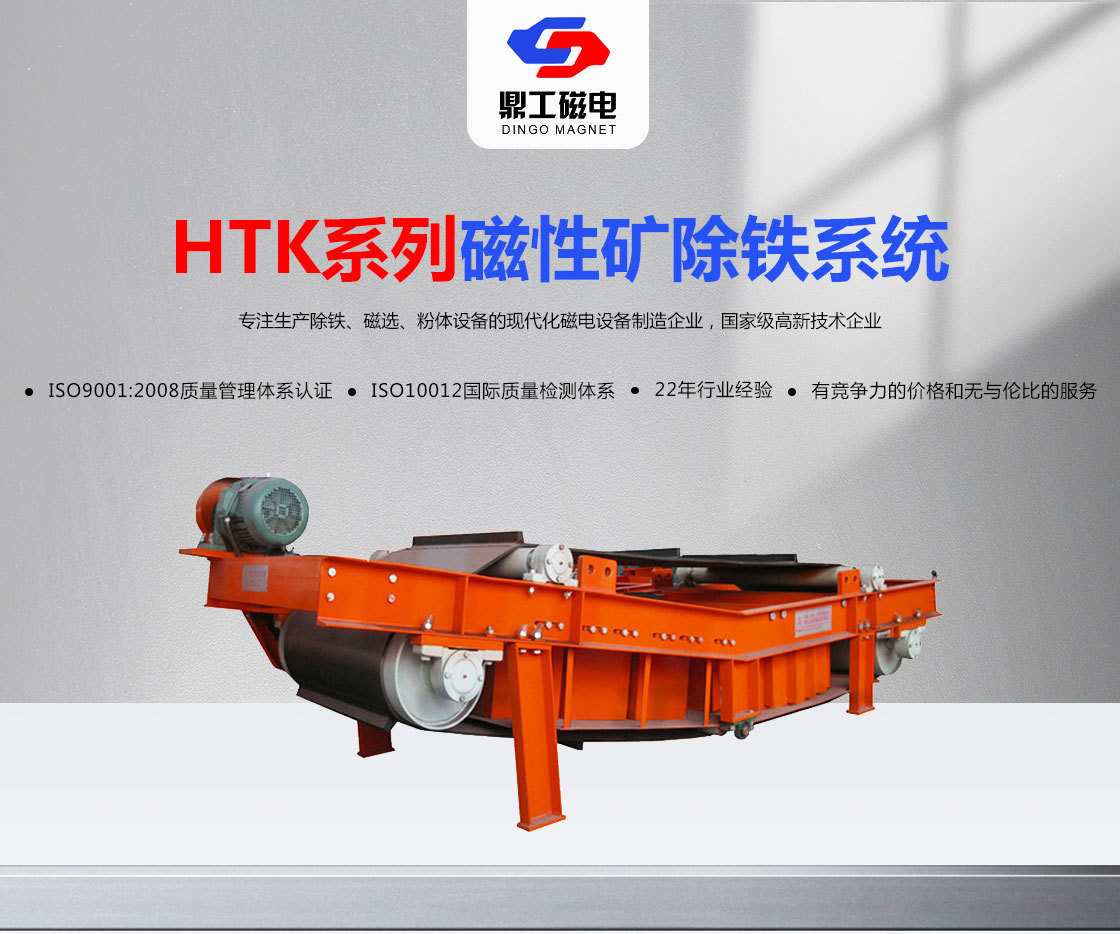

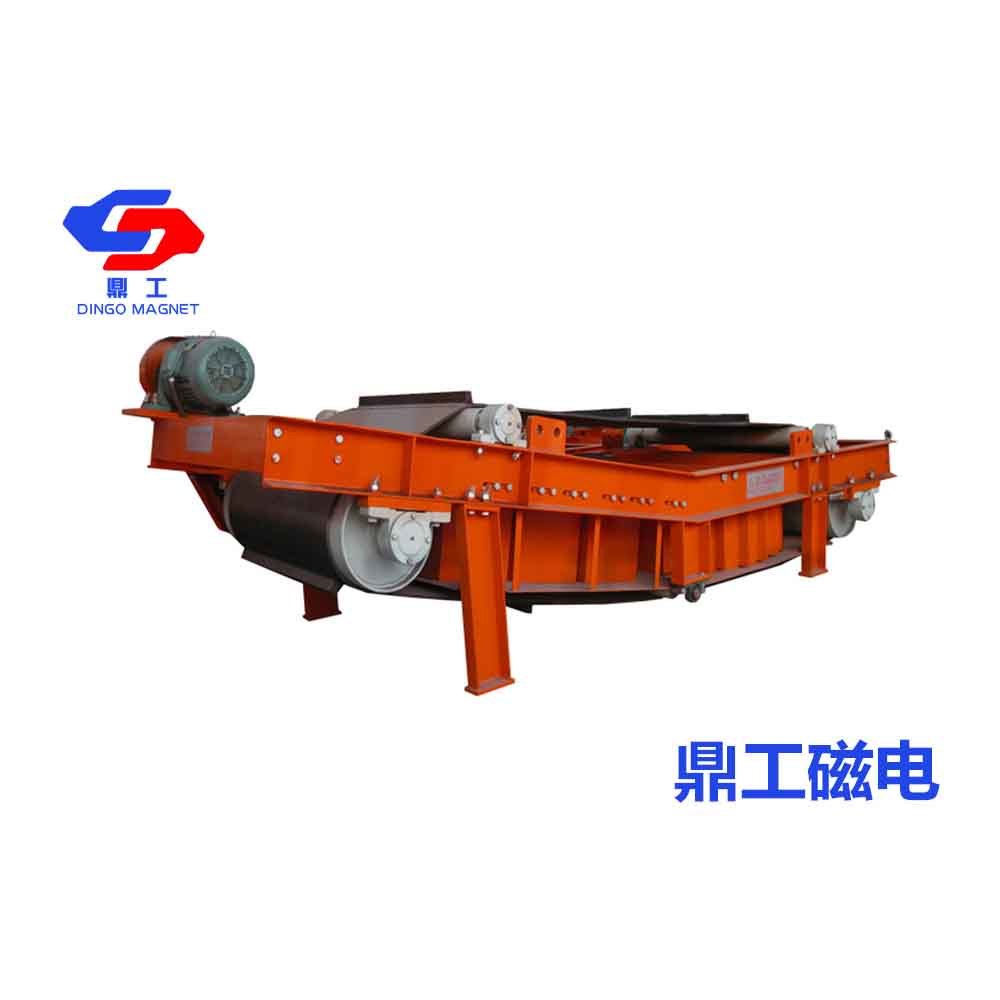

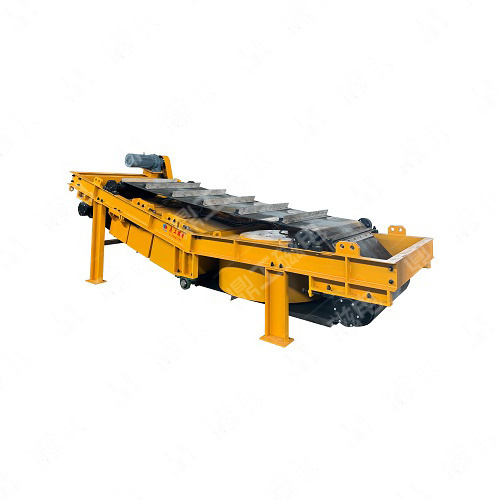

HTK磁性矿除铁系统

HTK磁性矿除铁系统在运输物料的输送机上，金属探测仪安装在最前面，带式电磁除铁器安装在皮带输送机上面，无磁分料平台在除铁器后面拉住吸出的铁件，整流控制柜连接金属探测仪和带式除铁器。

所属分类：

除铁器系列

关键词：

座机：

手机：

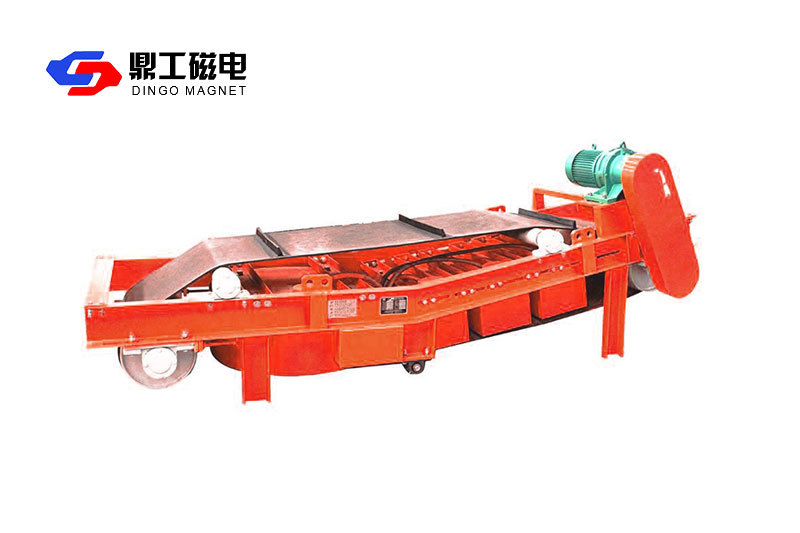

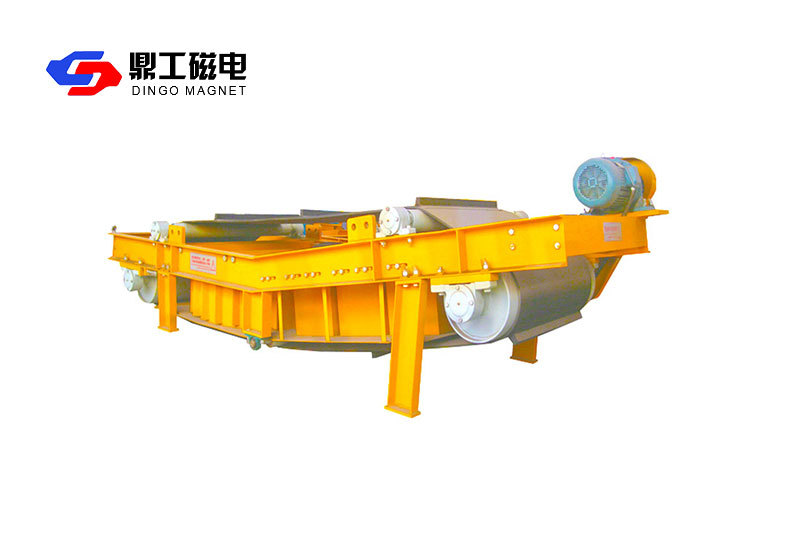

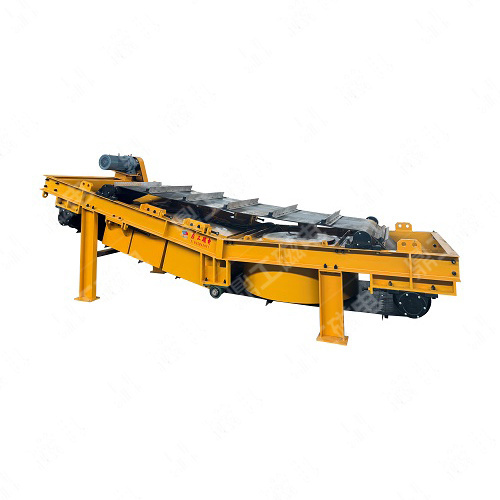

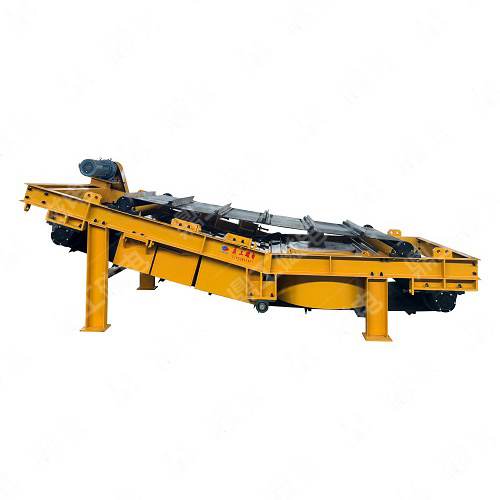

HTK磁性矿除铁系统

　　适用于原矿石、烧结矿、球团矿、块矿等磁性矿石输送皮带上除铁。HTK磁性矿除铁系统依靠其独特的磁路设计对所选物料进行多次分离，从而将铁磁性杂物以带矿量最少的方式从磁性矿物料中吸除，达到保护后续破碎设备的目的。

　　1.磁路采用计算机模拟设计，透磁深度大，磁力强。
　　2.与金属探测仪配合，组成自动检测除铁系统，无漏铁现象。
　　3.断续励磁，能耗低，性能稳定可靠。
　　4.分选区采用多级反复磁选，保证除铁时带矿量少。
　　5.自动卸铁、维护简单，滚筒采用鼓形结构，具备自动纠偏功能，特制全密封轴承座，适应现场粉尘大的场合，可实现长期无故障运行。
　　6.产品配套性好，功能齐全，具有手动和集控功能，能满足多种场合的使用要求。

　　HTK磁性矿除铁系统在运输物料的输送机上，金属探测仪安装在最前面，带式电磁除铁器安装在皮带输送机上面，无磁分料平台在除铁器后面拉住吸出的铁件，整流控制柜连接金属探测仪和带式除铁器。当金属探测仪探到来铁信号时，将信号传送到整流控制柜，控制柜启动带式除铁器卸铁皮带并励磁，在主磁极下将铁部分磁性较强的物料同时吸起，通过卸铁皮带的转动向后运动。由于磁性矿和铁件在形状和磁性都有很大差异，所以到磁力分选区域后以过三次分选后，大部分磁性矿物又掉到输料皮带上，少量物料随铁件带到无磁分料平台上进行再次分离，经过四次分选后可实现良好且带矿量少的除铁效果。

项目/参数/型号	冷却方式	适应带宽mm	平均功率≤kw	主励磁功率≤kw	辅励磁功率≤kw	卸铁带宽mm	驱动功率kw	配用探测仪型号	重量 kg		外型尺寸mm
项目/参数/型号	冷却方式	适应带宽mm	平均功率≤kw	主励磁功率≤kw	辅励磁功率≤kw	卸铁带宽mm	驱动功率kw	配用探测仪型号	重量 kg	A	B	C	D	E	F
HTK-6	自然冷却	650	2	5	4.8	500	3.0	JYG-B-650	1450	3150	1050	980	1800	1700	858
HTK-8		800	3	9	7.5	560	4.0	JYG-B-800	2100	3500	1220	1180	2000	1600	998
HTK-10		1000	4.6	13	10.8	800	5.5	JYG-B-1000	2920	3750	1380	1280	2100	1750	1196
HTK-12		1200	5	18	15	1000	5.5	JYG-B-1200	3900	4240	1660	1370	2530	2165	1418
HTK-14		1400	6.5	25	18	1200	7.5	JYG-B-1400	5150	4450	1750	1500	2800	2450	1520
HTK-16		1600	8	32	27	1400	11	JYG-B-1600	5900	4650	2000	1600	3150	2600	1755
HTK-18		1800	9.5	45	36	1600	15	JYG-B-1800	8700	4920	2180	1750	3450	2850	1950
HTK-20		2000	10.6	50	42	1800	15	JYG-B-2000	11500	5100	2360	1800	3620	3200	2150
